| Steuerungstechnik / Transpondertechnik |
Eine unserer Entwicklungen, in Zusammenarbeit mit der Firma GTE Industrielelektronik, ist ein Transpondersystem, welches kontaktlos Daten oder Schaltzustände überträgt. Mit diesem System ist es möglich Schaltzustände, z.b.: auf drehenden Aktoren zu überwachen (z.B.:Riss- oder Enderkennung von Wickelbändern auf Spinnern).
|
Dieses System ist wartungs- und verschleissfrei und damit
ein idealer Ersatz von herkömmlichen Schleifringsystemen.

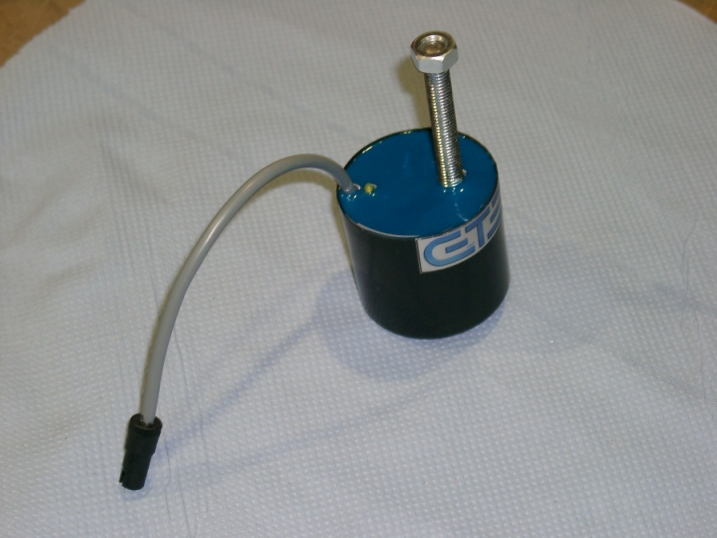

Links sehen Sie den Standard-Lesekopf. Er ist mit einer automatischen
Empfängererkennung ausgerüstet, welche eine LED blinken lässt, sobald
der dazugehörige Transponder in Reichweite ist. | |
Die Sende- und Empfangseinheiten des Standardsystems arbeiten mit einer Trägerfrequenz von 125 KHz. Die dabei maximal mögliche Signalfrequenz ist 100 Hz pro Sendekanal. Systeme mit einer höheren Signalfrequenz sind auf Anfrage lieferbar.
|

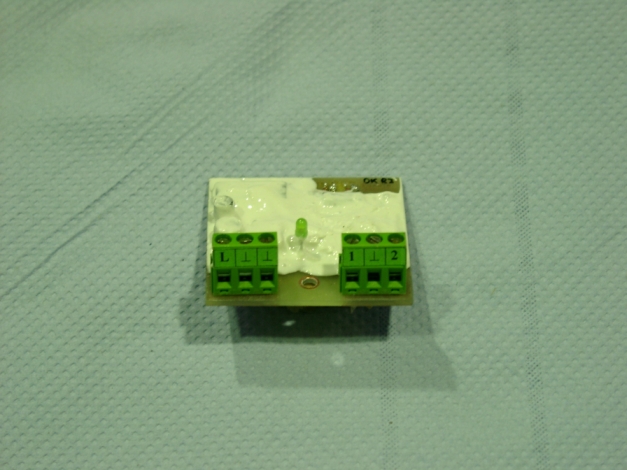

Die Standard-Transponderplatine besitzt zwei Eingänge und eine automatische Erkennung des Lesekopfes. Wenn eine ausreichend starke Verbindung zwischen Transponder und Lesekopf besteht, blinkt eine LED.
| |
Transpondersysteme mit mehr als zwei digitalen Eingängen, oder mit analogen Eingängen, sind auf Anfrage lieferbar. |
Als fertiges Standardsystem können Sie von uns eine Bandriss- und Bandendeerkennung beziehen. |
| Mehr Informationen zur Band- und Folienüberwachung finden Sie >> hier <<. |
Diese Lösung besteht aus: |
- einer Lesespule
- einem Transponder
- einer für Ihre Maschine dimensionierte Antennenscheibe mit Antenne

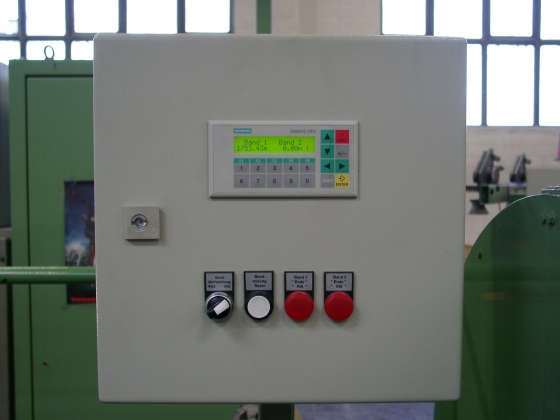

- einem elektrische Steuerung inkl. SPS-S7, Interface, Netzteil und OP
|

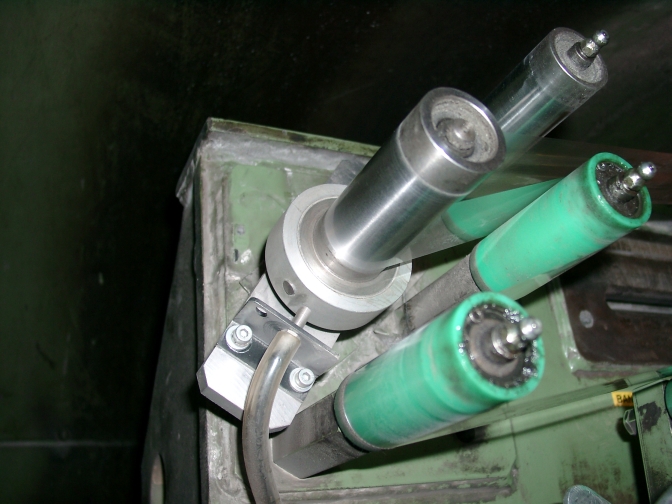

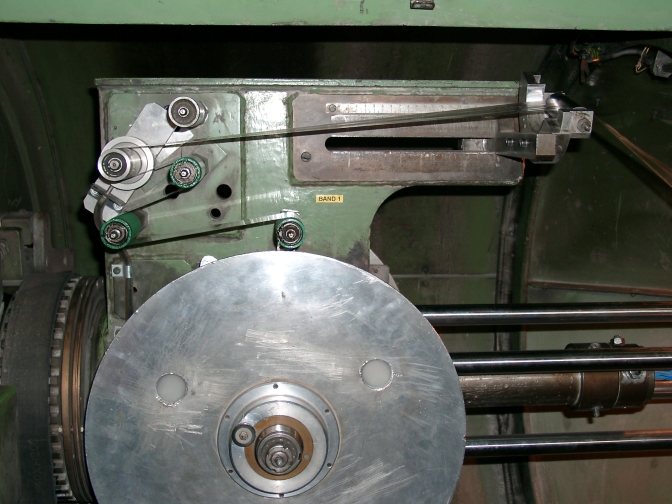

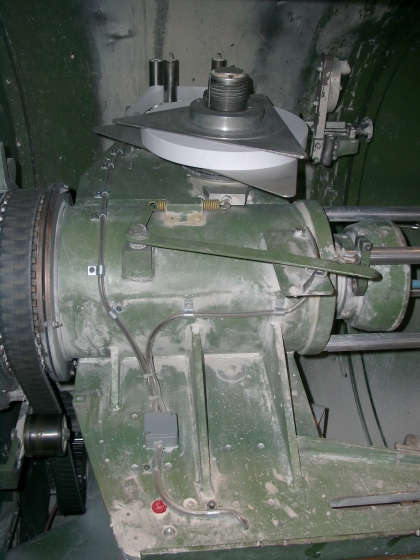

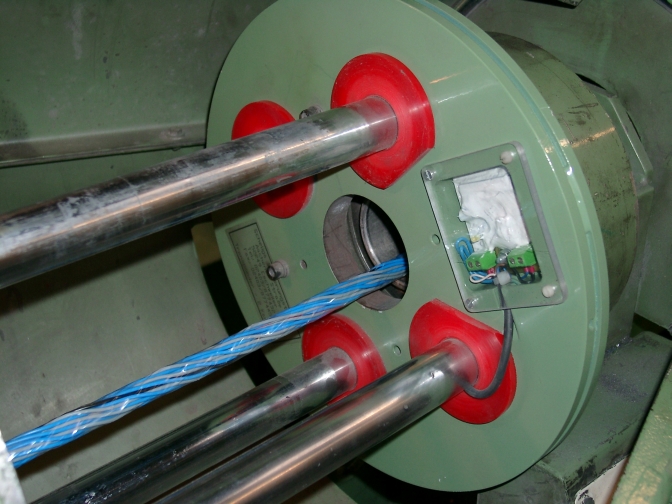

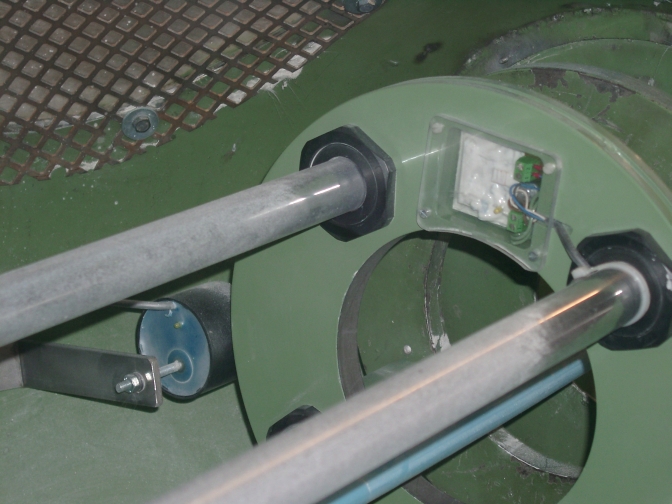

Hier haben wir nun einige Bilder zusammengestellt, die das Transpondersystem in einem Tangentialspinner einer
grossen Kabelfabrikation zeigt. Unser System dient hierbei der Übertragung der Bandriss- und Bandenderkennung,
welche vorher über ein Schleifringsystem realisiert war. |
Eine kleine Auswahl unserer bereits gefertigten Steuerungen |
